托盘式直通桥架
托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重轻、载荷大、造形美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也适用于控制电缆的敷设。

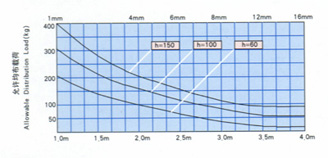

托盘式电缆桥架在不同跨距下最大允许均布载荷及变形量见下图：

托盘式桥架

挠度

序号 No.	型号 Model	b	h	重量kg Weight	备注 Remarks
1	P-01-6-2	200	60	13.56	高度h为60时、100时，每端各6只连接孔。 6 holes in either end of such cable tray with a height 60mm and 100mm 高度h为150时、每端各12只连接孔。 12holes in either end of such cable tray with a height 150mm
2	P-01-10-2		100	17.75
3	P-01-15-2		150	21.3
4	P-01-6-3	300	60	18.6
5	P-01-10-3		100	20.85
6	P-01-15-3		150	25.10
7	P-01-6-4	400	60	28.32
8	P-01-10-4		100	32.10
9	P-01-15-4		150	36.80
10	P-01-6-5	500	60	33.11
11	P-01-10-5		100	36.81
12	P-01-15-5		150	41.52
13	P-01-6-6	600	60	40.80
14	P-01-10-6		100	41.53
15	P-01-15-6		150	46.22
16	P-01-6-8	800	60	47.12
17	P-01-10-8		100	50.95
18	P-01-15-8		150	58.50

支撑距离

托盘式电缆桥架其表面处理分为镀锌、喷塑和喷漆三种，在重腐蚀环境中可特殊防腐处理。用喷塑处理时，考虑可靠接地，需用接地排。
托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与梯级式、槽式桥架通用。
本标准之外的规格，用户可根据自己的需要来图、来函或面洽订货。

注：P-01桥架备有护罩，需配护罩请在订货时按型号注明，重量另计.
