梯级式直通桥架
     XQJ-T型梯级式电缆桥架是根据国内外有关资料及我厂同类产品改进而成。它具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设。特别适用于高、低压动力电缆的敷设。

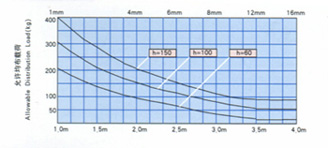

    梯级式电缆桥架在不同跨距下最大允许均布载荷及变形量见下图：
挠 度
序号
No.
型号
Model
b
h
重量kg
Weight
备注
Remarks
1
T1-01-6-2
200
60
108
高度h为60时、100时，每端各6只连续孔。
6 holes in either end of such cable tray with a height 60mm and 100mm.

　

高度h为150时、每端各12只连接孔。
12holes in either end of such cable tray with a height 150mm.

2
T1-01-10-2
100
14.20
3
T1-01-15-2
150
21.44
4
T1-01-6-3
300
60
11.74
5
T1-01-10-3
100
14.61
6
T1-01-15-3
150
22.24
7
T1-01-6-4
400
60
18.34
8
T1-01-10-4
100
21.57
9
T1-01-15-4
150
26.28
10
T1-01-6-5
500
60
20.32
11
T1-01-10-5
100
23.55
12
T1-01-15-5
150
28.26
13
T1-01-6-6
600
60
22.31
14
T1-01-10-6
100
25.53
15
T1-01-15-6
150
30.24
16
T1-01-6-8
800
60
25.26
17
T1-01-10-8
100
27.48
18
T1-01-15-8
150
31.19
支撑距离
    梯级式电缆桥架务有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。
    梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中可特殊防腐处理。喷塑为保证可靠接地，需用接地板（片）。
    用户所需梯级式电缆桥架如超出本标准范围的品种规格，亦可来图、来函或面洽，我厂尽可能满足您的需要。
    注：T1-01桥架备有护罩，需配护罩须在订货时按型号注明，重量另计.
