组合式电缆桥架

说 明

    组合式电缆桥架是一种新形桥架,是电缆桥架系列中的第二代产品。它适用各项工程、各个单位、各种电缆的敷设,它具有结构简单、配置灵活、安装方便、型式新颖等优点。
    组合式电缆桥架只要采用宽100、150、200的三种基型就可以组装成您所需要尺寸的电缆桥架,它不需生产弯通、三通等配件就可以根据现场安装需要任意转向、变宽、分支引上、引下。在任意部位,不需要打孔、焊接就可用管引出。它既可以方便工程设计,又方便生产运输,更方便安装施工,是目前电缆桥架中理想的产品。
序号
No.
型号
Model
规格b×h
Specification
重量kg
Weight
备注
Remarks
1ZH-01A-100100×256.28B型中间无孔
2ZH-01A-150150×258.61B型中间无孔
3ZH-01A-200200×2510.84B型中间无孔

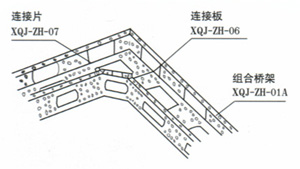

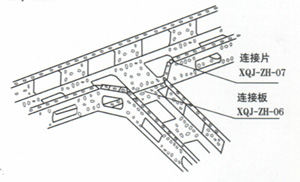

组合式电缆桥架水平弯通三通组装示意图
