DJ型大跨距电缆桥架

说明

1.DJ型大跨距汇线桥架可分为梯级式、托盘式、槽式、分别用T.P.C
2.梯级式汇线桥架具有良好的通风性能，不防尘，不防干扰。槽式、托盘式汇线桥架具有防尘、防干革命扰性能。
3.支撑间距≤6mm，当跨距＞6mm时可接受特殊订货。

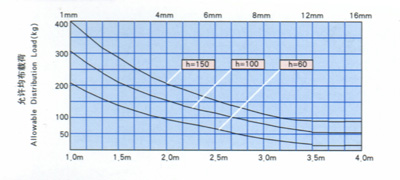

4.槽式、托盘式、梯级式载荷性能参照下图。
5.槽式、托盘式、梯级式盖板重量另计，B型盖板需加宽60mm。

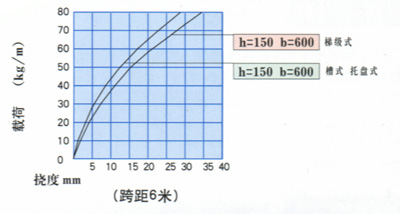

A型槽式、托盘式、梯级式载荷曲线

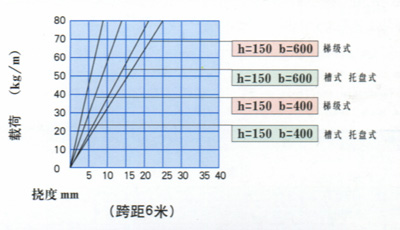

B型槽式、托盘式、梯级式载荷曲线

DJ型槽式大跨距电缆桥架（A型）

DJ型梯级式大跨距昵桥架（A型）

大跨距桥架

序号 No.	型号 Model	宽度B Width	高度H Height	重量kg/节跨距L=6000 Weight/section Length of span
1	DJ-C-A-6-2	200	60	70.72
2	DJ-C-A-6-3	300		87.57
3	DJ-C-A-6-4	400		146.71
4	DJ-C-A-6-5	500		168.48
5	DJ-C-A-6-6	600		190.20
6	DJ-C-A-10-2	200	100	98.96
7	DJ-C-A-10-3	300		109.32
8	DJ-C-A-10-4	400		164.24
9	DJ-C-A-10-5	500		182.59
10	DJ-C-A-10-6	600		203.68
11	DJ-C-A-15-2	200	150	119.61
12	DJ-C-A-15-3	300		135.22
13	DJ-C-A-15-4	400		190.15
14	DJ-C-A-15-5	500		208.49
15	DJ-C-A-15-6	600		229.58
16	DJ-C-A-20-2	200	200	136.46
17	DJ-C-A-20-3	300		152.06
18	DJ-C-A-20-4	400		207.00
19	DJ-C-A-20-5	500		228.65
20	DJ-C-A-20-6	600		246.43
21	DJ-C-A-20-8	800		280.13

序号 No.	型号 Model	宽度B Width	高度H Height	重量kg/节跨距L=6000 Weight/section Length of span
1	DJ-T-A-6-2	200	60	43.34
2	DJ-T-A-6-3	300		50.38
3	DJ-T-A-6-4	400		61.80
4	DJ-T-A-6-5	500		68.91
5	DJ-T-A-6-6	600		72.70
6	DJ-T-A-10-2	200	100	46.80
7	DJ-T-A-10-3	300		48.21
8	DJ-T-A-10-4	400		71.18
9	DJ-T-A-10-5	500		77.72
10	DJ-T-A-10-6	600		84.25
11	DJ-T-A-15-2	200	150	64.60
12	DJ-T-A-15-3	300		72.90
13	DJ-T-A-15-4	400		86.73
14	DJ-T-A-15-5	500		93.26
15	DJ-T-A-15-6	600		99.79
16	DJ-T-A-20-2	200	200	85.58
17	DJ-T-A-20-3	300		88.87
18	DJ-T-A-20-4	400		92.36
19	DJ-T-A-20-5	500		96.28
20	DJ-T-A-20-6	600		108.55
21	DJ-T-A-20-8	800		117.18
